DIGITÁLNÍ HYGROSTAT XH-W3005 0-99%RH S NAPÁJENÍM 12V

Digitální regulátor vlhkosti – hygrostat je zařízení pro udržování nastavené úrovně vlhkosti. Pro snímání používá senzor SHT20. Naměřené hodnoty se zobrazují na třímístném LED displeji a lze jej naprogramovat jpodobně jako termostat – nastavením úrovně vlhkosti se sepne výstupní relé a nastavením úrovně vlhkosti se vypne. To umožňuje zapínat a vypínat zařízení pro regulaci vlhkosti ve sledovanémprostoru. Vhodné např. pro terária apod. Lze nastavit režim odvlhčování nebo zvlčování.

Specifikace:

Provozní napětí: DC 12V
Spotřeba: cca 0,9W při sepnutém relé (bez připojené zátěže)
Měřicírozsah: 0–99 % relativní vlhkosti
Čidlo vlhkosti: SHT20 délka 1m
Přesnost měření: +/- 2 % relativní vlhkosti
Výstup: relé max. 10A 12V

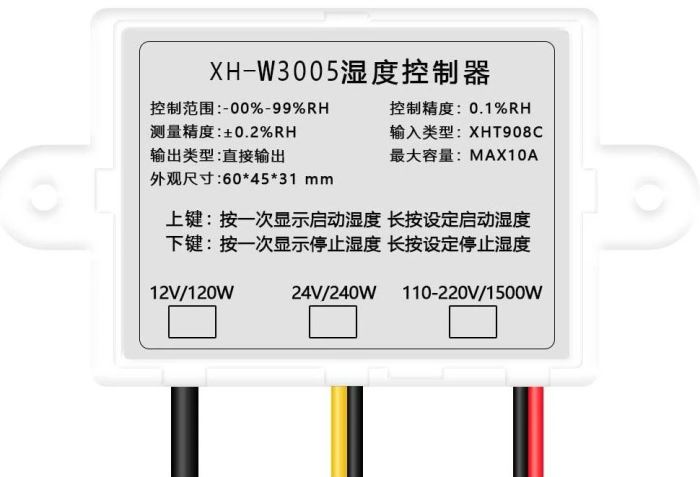

Rozměry: 60×45×31mm

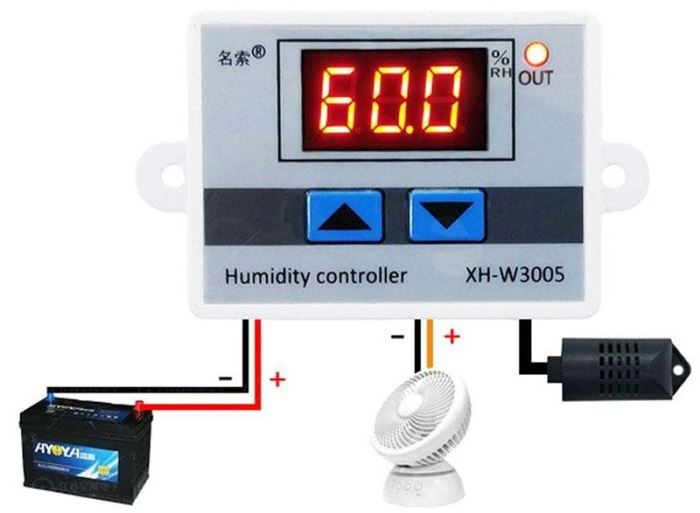

Zapojení:

Napájení 12V: červenývodič = +12V, černý vodič = GND
Spínané zařízení: černý vodič = GND, žlutý vodič = +12V (spínané)

Návod k použití:

Termostat umožňuje nastavení vlhkosti T1 a T2, kde T1 představuje vlhkost,při které termostat sepne, a T2 je vlhkost, při které termostat vypne. Aktivace termostatu je indikována červenou LED diodou v pravém horním rohu displeje (popis „OUT“).
Pro nastavení vlhkosti T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastavení spínací vlhkosti.
Pro nastavení vlhkosti T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkamimůžete upravit nastavení vypínací vlhkosti.
Modul se resetuje dlouhým stisknutím obou tlačítek současně. Na displeji se poté zobrazí 888.

Pracovní režimy:

Režim zvlhčování (T1 < T2): Po zapnutí zařízení je výstup hygrostatu sepnutý, dokud měřená vlhkost nedosáhne úrovně T2. Jakmile měřená vlhkost klesne na úroveň T1, výstup se znovu aktivuje.
Režim odvlhčování (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená vlhkost nedosáhne úrovně T1. Jakmile naměřená vlhkost dosáhne úrovně T2, výstup se deaktivuje.

Poznámka:

Jednoduchou úpravou na tištěném spoji lze vytvořit přepínací beznapěťový kontakt relé 250VAC/10A.
